Склад сырья.

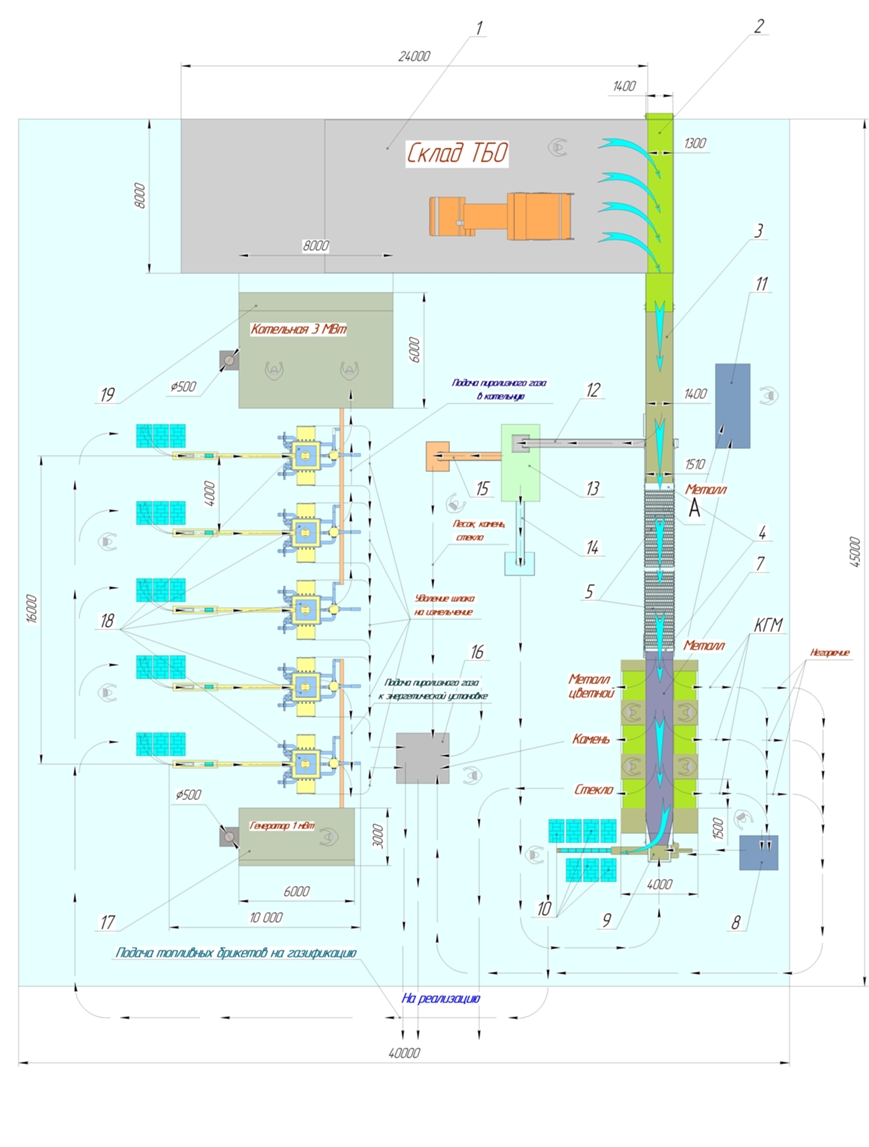

     ТБО доставляют автотранспортом на склад сырья. Для организации непрерывной работы комплекса на  эстокаде (п.1) под навесом должен храниться суточный запас ТБО для переработки,  далее при помощи погрузчика ТБО перемещаются на транспортёр эстакады (п.2).

 Участок  сортировки ТБО.

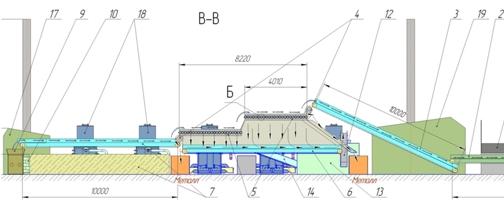

     По транспортёру (п.3) со склада сырья ТБО поступают на динамические сита (п.5), где производится магнитная сепарация (п.4), разрыв пакетов и разделение по фракционному составу. Конструктивные элементы валов динамических сит  разделяют ТБО на фракцию  размером менее 20мм, которая проваливается на транспортёр (п.6) динамических сит и отводится транспортёром (п.12) на воздушную сепарацию (п.13), и на фракцию крупнее 20 мм, которая   поступает  на  транспортёр (п.7) ручной сортировки.

Работа динамических сит (пуск линии перерабртки покрышек)  http://narod.ru/disk/19810868000/%D0%A0%D0%B0%D0%B1%D0%BE%D1%82%D0%B0%20%D0%B4%D0%B8%D0%BD%D0%B0%D0%BC%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%BE%D0%B3%D0%BE%20%D1%81%D0%B8%D1%82%D0%B0%20%D0%B2%20%D0%BB%D0%B8%D0%BD%D0%B8%D0%B8.wmv.html

Работа динамичаских сит на чипсах из автомобильных покрышек (видео) http://narod.ru/disk/19810883000/%D0%A1%D0%B8%D1%82%D0%BE%20%D0%B4%D0%B8%D0%BD%D0%B0%D0%BC%D0%B8%D1%87%D0%B5%D1%81%D0%BA%D0%BE%D0%B5%20%D1%81%20%D1%87%D0%B8%D0%BF%D1%81%D0%B0%D0%BC%D0%B8%20%D0%BF%D0%BE%D0%BA%D1%80%D1%8B%D1%88%D0%B5%D0%BA.wmv.html

Во время движения по транспортёру ручной сортировки из крупной фракции отбираются негорючие материалы: камень, керамика, стекло, цветные металлы и крупногабаритный мусор КГМ. Далее ТБО поступают в шредер с гидропрессом (п.9) для измельчения и прессования в топливные брикеты. Топливные брикеты с топливного склада (п.10) поступают к газогенераторам на участок газификации для выработки горючего газа. Мелкая фракция ТБО разделяется воздушным сепаратором (п.13) на тяжёлую (песок, стекло, камень) и лёгкую (бумага, картон, дерево, пластики) фракции.

Легкая и тяжёлая фракции по транспортёрам (п.14 и п.15) отводятся после воздушной сепарации и загружаются в контейнера. Контейнер с лёгкой  фракцией после заполнения выгружают в шрёдер (п.9) для измельчения и прессования в топливные брикеты. Контейнер с тяжёлой  фракцией после заполнения выгружают в дробилку строительных отходов (п.16). Отсортированный углеродосодержащий КГМ, предварительно измельчив в измельчителе  (п.8),  загружают  в шрёдер (п.9) для измельчения и прессования в топливные брикеты. Отсортированный строительный КГМ отправляют в дробилку (п.16).

     На участке газификации ТБО установлено 5 газогенераторов,  работающих на прессованных ТБО. Горючий газ от газогенераторов (п.18) по газопроводу подаётся в котельную и энергетический модуль (п. 17, 19).  Шлак и зола, удаляемые из газогенераторов, поступают  в дробилку строительных отходов.
