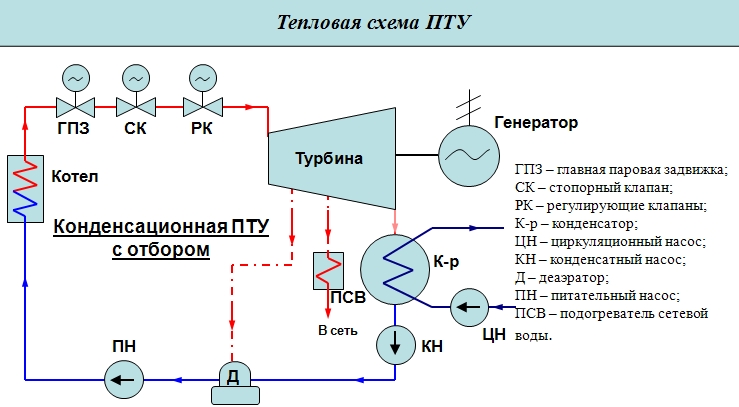

Пар по паропроводу через главную паровую задвижку (ГПЗ), стопорный клапан (СК) и регулирующие клапаны (РК) поступает в паровую турбину (ПТ) и расширяется в проточной части ПТ, где тепловая энергия потока превращается в механическую энергию вращения ротора турбины. Мощность, полученная на роторе ПТ, используется для привода электрического генератора (Г), который вырабатывает электроэнергию. Отработавший пар после ПТ поступает в конденсатор (как на схеме) или идет на промышленные нужды. Далее вода с помощью конденсатного насоса прокачивается в деаэратор и затем питательным насосом (ПН) подается в котел, где происходит выработка пара. ПТ может иметь теплофикационный отбор (как это показано на схеме), а также отборы на систему регенерации. Пар из такого отбора идет на отопительные нужды и нужды ГВС.
